Краткое изложениеЛиния для обвязки и упаковки труб, Упаковочная линия для упаковки стальных труб

Эта упаковочная линия для упаковки стальных труб состоит из передней линии для подачи, устройства для калибровки, автомата для обвязки труб, автостропа, транспорта,линии для производства заполнителей и полка для хранения и т.д. Это высокоавтоматическая, эффективная, удобная и безопасная упаковочная машина для упаковки шестиугольного пучка труб.
Описание:

Калибровка продуктов от правильного стана

↓

Транспорт и расчета продуктов для укладки

↓

Автоматический расчет количества труб

↓

Автоматическое расслаивание труб

↓

Шестиугольное формирование и транспорт пучка

↓

Автоматическая обвязки в станции для обвязки

↓

Трансопрт и собрание продуктов диспетчерской системой

↓

Выполнение упаковки и начало следующего цикла

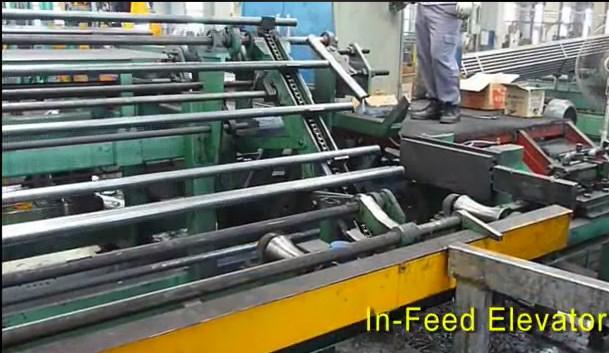

1. Устройство автоматического выравнивания
Оборудования соединяется с правильной машиной для собрания продуктов от С-канала, угол один за другим и автоматического выравнивания различных длин изделий. Расчет и подготовка слоя пучка для укладки.

2. Система для подъема слоев труб и обвязки
Эта машина для обявзки труб с функциями автоматической укладки, и шестиугольного формирования для труб с длиной 6м. И может передавать стальные трубы для подключения к следующему шагу упаковки.
Особенности:
Автоматический транспорт выровненных стальных труб от c-каналов/угола в формирующее устройство.
Автоматическая работа, легкая регулировка.
Автоматическая регулировка в соответствии с разной длины продуктов.
Автоматический и полуавтоматический рабочий режим.
Автоматическая регулировка уровня высоты при расслаивании.
Формирование и транспорт квадратных пучков.
Специальная программа проектирована для устранения накопленной ошибки.

3. Автоматическая машина для обвязки
Данное оборудование состоит из вертикальной рамы , упаковочной машины, устройства для подачи упаковочной ленты, кронштейна рулонных лентов и системы управления.

Основные характеристики:
PLC система управления, автоматическая работа и автоматический убор рабочего сигнала.
Принимая встроенный режим без кнопок, эффективно уменьшает упаковочную неудачу.
Стандартная упаковка стальных лент, размером 32×0,8мм
Можно использовать панель управления для операции тогда, когда камернная температура ниже чем 5°C.

Основные параметры:
Подходящая скорость:около 8~20м/мин
Скорость упаковоки:Не больше, чем 90-120 пучков/час в соответствии с запрограммированным
Источник питания:Переменный ток 380В, 50ГЦ
Подача воздуха: 6~8 кгс/м2
Сила натяжения стальной ленты :18000Н

4. Система диспетчеризации
Эта система состоит из конвейерной линии, тележки с листом, платформа для хранения и т.д. для транспорта и хранения продуктов после обвязки.

Характеристики:
Синхронная передача, синхронный механизм лифта.
Многомерная защитабезопасности.
Открытая структура, удобна для работы крана.
Интегрирующая встроенная структура, простой внешний вид и удобное обслуживание.
