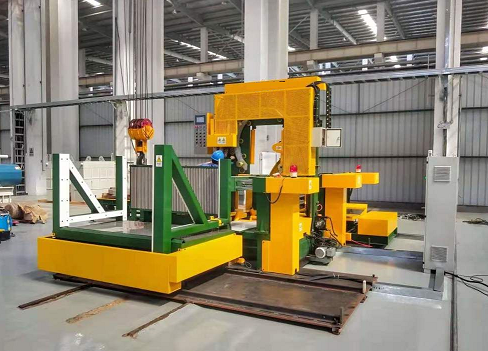

Вертикальная линия упаковки стальных рулонов представляет собой экономичную линию обработки и упаковки продольной катушки, которая состоит из катушечной тележки, канала подачи, вертикальной упаковочной машины стальной катушки, канала подачи, погрузочного штабелера, конвейера для хранения и главного шкафа управления. Подача катушки и штабелирование катушек расположены на тележке катушки. После укладки на паллеты катушка на устройстве оборачиваемости стека перемещается на отводной конвейер.

Катушки тележки


Катушка-тележка будет отделять отдельные катушки одну за другой и помещать их в упаковочную машину катушки.

✧ Эта станция включает в себя тележку, регулировку положения катушки, датчик пути и управления и т. Д.

✧ Тележка может использоваться для хранения продольной катушки.

✧ Двигатель приводит тележку вперед и назад, что стабильно и легко подает катушку в упаковочную станцию.

✧ Катушки различной ширины могут быть свернуты в канал под действием силы тяжести из тележки.

✧ Поверхность катушки и безопасность эксплуатации защищены многочисленными ограничениями.



Подъездная полоса


Это канал, соединяющий тележку подачи катушки и вертикальную упаковочную машину, которая может помочь катушке войти в вертикальную роликовую станцию катушки. Чтобы поддерживать катушку при прокатке в положение катящейся катушки, она автоматически регулируется в соответствии с шириной катушки.



✧ Примите прочную высококачественную стальную конструкцию.

✧Регулируемая ширина канала приводится в движение двигателем на ширину стальной катушки.

✧ Нижняя часть канала покрыта нейлоном.

Вертикальная рулонная упаковочная машина

Подходит для стальной катушки через упаковочную машину, которая покрывает пластиковую пленку и бумагу на поверхности катушки. Эта машина предназначена для замены ручной упаковки и улучшения эффективной упаковки для тяжелых стальных рулонов.

Для снижения и минимизации воздействия катушки используется устройство буферизации упаковки.

Функция толкающего устройства заключается в перемещении стальной катушки из положения роликов в нагнетательный канал.



Производительность оборудования

1. Загрузка катушки mathod



✧ Загрузка катушек краном

✧ Катушка, входящая и выходящая из станции упаковочной машины под действием силы тяжести



Основные данные информации о стальном рулоне:



✧ Размер одной катушки: ширина 40-500 мм, OD 650-1500 мм, ID Φ508/Φ610 мм, вес 6000 кг

✧ Упаковочный материал:

      тканая лента/композитная бумажная лента W=100мм, OD=450-500мм, ID=55мм

      Стретч-пленка: W = 100, OD = 100-180 мм, ID = 50 мм

✧ Скорость кольца: около 80 об / мин (регулировка частотного преобразователя)

✧ Диапазон перекрытия: 20%-70%
